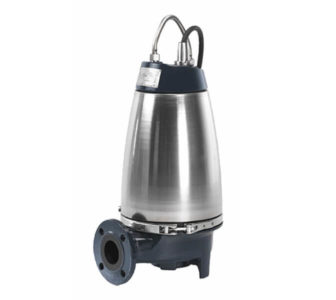

Grundfos SE
Grundfos-Alldos

Grundfos SL & SE

Materiau

Fonte - Inox

Certification

ATEX

Télécharger le PDF Demande de devis

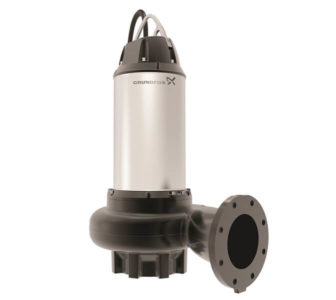

Les pompes de la gamme SL & SE Grundfos sont des pompes de relevage spécialement conçu pour les stations de pompage et d’épuration. Les deux gammes sont spécifiques pour les installations immergées, tandis que la gamme SE convient également en fosse sèche. En plus d’être très performantes, elles pompent des liquides à grosses particules solides et fibreuses, sans boucher la pompe. Ces pompes drainent les eaux de surface et pompent des eaux usées domestiques, communales, industrielles et des eaux de process. Plusieurs variantes matériaux sont disponibles pour les pompes SE, notamment la version inox pour environnements agressifs. Elle est par ailleurs parfaitement conforme aux normes EN 1.4408 et EN 1.4517/1.4539. Une roue en acier inoxydable est disponible pour les pompes SL.



HMT : jusqu’à 70 mCE
Débit : jusqu’à 270 l/s soit 972 m3/h



Roue S-tube

Les gammes SE et SL sont disponibles avec roue S-tube® ou vortex. La roue S-tube® développée par Grundfos comprend une turbine en forme de tube et un corps de pompe moulé autour. La roue S-tube® est non seulement profilée, performante, mais aussi parfaitement équilibrée en fonctionnement. Cela réduit considérablement les nuisances sonores. La roue S-tube amène un rendement élevé sur une courbe plus large, une grande section de passage & moins de vibrations. Il n’y a ni recoin, ni zone morte, ni dispositif de broyage qui peut s’altérer avec le temps.

Cette roue a été conçue pour fonctionner de façon optimale au meilleur rendement possible. La simplicité est au coeur de la roue S-tube®. Plus le débit augmente et plus la section de passage augmente. Cette roue avec section de passage jusqu’à 160mm est spécifique pour applications ne dépassant 3% de teneur en particules solides.

Le tourbillon généré dans le corps de pompe maintient les fibres ou boues en mouvement, pour assurer un fonctionnement optimal. L’ensemble des technologies que nous intégrons à nos pompes assure un rendement optimal.

Haut rendement moteur, intelligence intégrée, conception conviviale, fonctionnalité et roue S-tube® sont autant de caractéristiques qui assurent le meilleur rendement possible avec des coûts de cycle de vie et de maintenance réduits. Les pompes SE & SL s’installent de façon permanente via un raccordement sur votre tuyauterie ou avec une barre de guidage permettant l’accouplement automatique. Elles sont aussi disponibles pour une installation autonome et comme pompes utilitaires transportables. Les pompes SE s’installent verticalement et horizontalement en fosse sèche.



https://www.youtube.com/watch?v=BjAkeDRh6VA



Différentes technologies Grundfos :



iSolutions :

Les iSOLUTIONS Grundfos permettent à la gamme de pompes de relevage SE/SL de s’adapter dynamiquement aux conditions de fonctionnement variables. Les bénéfices concernant l’efficacité énergétique et le fonctionnement du système montrent comment la télésurveillance intelligente, les commandes et la gestion facilitent la vie des opérateurs. La durée de vie de la pompe augmente, les périodes d’arrêt (maintenance) sont réduites et les coûts énergétiques abaissés.
En plus des capteurs thermiques standards dans les enroulements du moteur, de nombreux capteurs analogiques et un capteur de fuite numérique offrent un suivi complet de l’état de la pompe, permet une surveillance continue et déclenche des avertissements et des alarmes en cas de besoin.



Grundfos Bluebox :

Le meilleur rendement moteur vous permet de faire des économies d’énergie considérables. Classe d’isolation H pour la gamme SE/SL supérieure à 9 kW.



Grundfos SmartDesign :

– La poignée de levage est conçue pour un point d’équilibre optimal. Il assure un levage correct et protège l’étanchéité de l’accouplement automatique.
– La surface résistante aux impacts est parfaitement lisse et se nettoie facilement.
– Avec un seul câble, de surcroît débrochable, contenant les capteurs et l’alimentation, on retire une zone à risque importante, tout en simplifiant l’installation, la mise en service et la maintenance de la pompe.
– Le presse-étoupe inox innovant et breveté s’assure que le liquide ne pénètre pas dans le moteur. Il est facile à démonter en cas de maintenance.
– Le système d’accouplement automatique breveté Grundfos SmartSeal fournit un raccordement parfaitement étanche entre la pompe et la base du système d’accouplement automatique.

– Le collier de serrage en acier inoxydable permet de séparer facilement et rapidement la pompe du moteur (jusqu’à 11Kw). Les boulons utilisés sur les grosses pompes sont faciles à retirer et ne nécessitent aucun outil spécifique.
– La garniture primaire et la garniture secondaire dans une seule cartouche favorisent une plus longue durée de vie et un remplacement facile. Aucun outil spécifique nécessaire.
– La conception moteur compacte réduit les vibrations pour protéger les garnitures mécaniques et les roulements et garantit une plus longue durée de vie, avec moins d’entretien.

– SE inférieure à 11 kW : Le corps du stator monobloc avec conduits de refroidissement intégrés transfère efficacement l’excès de chaleur au liquide pompé par une bride solide en fonte, pour un fonctionnement continu, même en fosse sèche.
SE supérieure à 9 kW : refroidissement grâce à un circuit fermé au glycol qui assure le transfert de chaleur et ce, de la pompe vers le liquide pompé.
– Le système breveté du jeu de roue contribue à maintenir une performance de pompage optimale et ne nécessite aucun outil spécifique ni démontage de la pompe.



Applications :

– Stations de pompage
– Stations d’épuration
– BTP
– Industrie
– Récupération d’eau





https://www.youtube.com/watch?v=7Ecr07Bj_Ew
