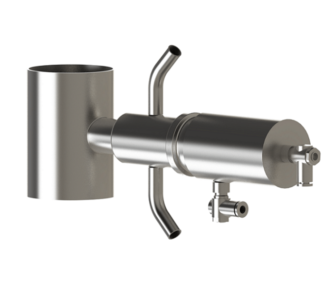

Le robinet de prise d’échantillon PEVL permet de prélever automatiquement de façon séquentielle un échantillon d’un volume constant de liquide clair ou peu visqueux sur une ligne de transfert. La prise d’échantillon PEVL possède un pilotage pneumatique ; il se compose d’un corps équipé d’une chambre d’échantillonnage, d’un piston d’échantillonnage et d’un vérin de manœuvre. A chaque mouvement du vérin de manœuvre, le piston d’échantillonnage vient prélever dans la ligne de transfert une quantité de produit correspondant au volume piégé dans le rétreint calibré du piston. Lors du retour du piston en position initiale, le prélèvement se transfère dans le flacon d’échantillonnage au travers de la tubulure de sortie. La chambre d’échantillonnage est nettoyée par le simple raccordement du robinet à l’installation de NEP ou par l’injection d’un liquide stérilisant.

Ce robinet permet l’échantillonnage d’un volume constant à intervalles réguliers (automatique). De conception hygiénique, avec possibilité de montage d’une vanne de nettoyage en ligne. Il dispose d’un volume de prélèvement défini à la fabrication, de 1 ml à 40 ml. Le robinet de prise d’échantillon PEVL permet d’effectuer jusqu’à 600 prises par heure. La maintenance est facilitée par la présence d’une seule membrane et vous pouvez stériliser par circulation NEP/SEP. Il est adapté à l’échantillonnage sur ligne de transfert d’un liquide clair ou peu visqueux. C’est un équipement particulièrement adapté à l’échantillonnage de produits soumis à des contrôles qualité et/ou bactériologiques.

Caractéristiques techniques

Tailles SMS (ØA) :
Modèle 1 : Volume de prélèvement de 1 à 5 ml
Modèle 2 : Volume de prélèvement de 6 à 40 ml
Montage sur tuyauterie SMS : 51 mm (2’’) ; 63,5 mm (2 ½ ’’) ; 76 mm (3’’) ; 104 mm (4’’)
Diamètre des tubes de sortie : 10 mm (modèle 1), ISO DN15 (modèle 2)
Montage sur tuyauterie : Clamp
Raccordement sortie : Lisse
Raccordement pneumatique : Tube polyamide de 6 mm sur des raccords instantanés
Pression de service : de 0,1 à 6,0 bar
Température de service : de 1 °C à 120 °C
Supporte les NEP/SEP : Jusqu’à une température de 121 °C pendant 20 à 30 minutes
Pièces en contact avec le produit : Inox 1.4404 (316L)
Autres pièces : Inox 1.4404 (316L), PTFE (polytétrafluoroéthylène, éq. Teflon ®) chargé
Étanchéité : EPDM (Ethylène-Propylène-Diène Monomère), Perbunan®

Certifications

Les accessoires de tuyauterie et de cuve sont conformes au paragraphe 4.3 de la DESP 2014/68/UE et les joints élastomère sont conformes FDA CFR 21.177.2600 et règlement 1935/2004/CE.
Servinox suit les préconisations des guides et standards internationaux de conception et de fabrication hygiénique, notamment EHEDG et 3-A.

Options

Version automatique certifiée « ATEX 2014/34/UE, zones 1 & 2, gaz et poussières »
Robinet automatique pour alimentation directe en liquide NEP
Détection magnéto inductif (sur vérin) de prise d’échantillon
Autres raccordements : femelle, mâle, bride
Version sans raccordement NEP/SEP
Équipement sur mesure : nous consulter
Garantie 12 mois à partir de la date d’expédition (sauf conditions particulières)
