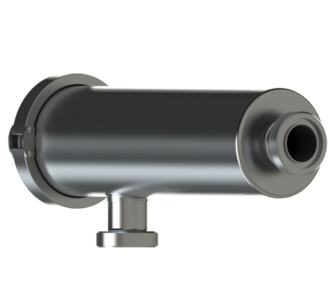

Les filtres hygiéniques en ligne en « équerre » (FHE) et en «Y» (FHY) sont destinés à protéger une pompe ou tout autre équipement sensible des particules solides pouvant se trouver dans un liquide. Leur conception hygiénique assure l’absence de zones de rétention (propices au développement de bactéries) et leur confère une nettoyabilité totale à contre-courant. Le fluide entre par l’orifice axial et ressort latéralement. La filtration est effectuée par un fil en «V» roulé en cylindre, le seuil de filtration étant déterminé par l’espacement entre les fils. Les particules filtrées se retrouvent à l’intérieur de l’élément filtrant. Cette conception permet d’éviter le colmatage du filtre lorsque les liquides contiennent des fibres.

La filtration est opérationnelle pour tous types de liquides, qu’ils soient clairs, collants ou visqueux. Et pour une hygiène optimale, il n’y a aucune zone de rétention. Les filtres hygiéniques sont spécifiques pour les lignes de transfert véhiculant tous types de liquides chargés et convient aussi bien aux liquides contenant des particules solides que des fibres.

Caractéristiques techniques

Tailles :
SMS : 25 mm (1’’), 38 mm (1 1/2 ’’), 51 mm (2’’), 63 mm (2 1/2 ’’), 76 mm (3’’), 104 mm (4’’)
DIN 11851 : DN 25, DN 32, DN 40, DN 50, DN 65, DN 80, DN 100
Raccordement : Lisse à souder
Pression de service : Jusqu’à 10 bar
Température de service : de 0 °C à 120 °C
Seuil de filtration : 500 μm (à partir de 20 μm avec de la maille de type “V”)Pièces en contact avec le produit : Inox 1.4404 (316L)
Autres pièces : Inox 1.4307 (304L)
Joints en contact avec le produit : EPDM (Ethylène-Propylène-Diène Monomère)
Appareil garantie 12 mois à partir de la date d’expédition (sauf conditions particulières)

Options

Barreau magnétique : arrêt des particules ferreuses à partir de 25 μm
Détection d’ouverture
Double-enveloppe chauffante
Filtration supérieure à 800 μm par tôle inox perforée
Autres seuils de filtration sur demande
Types de raccordements : Mâle, Clamp, bride,…
Joints disponibles : FKM (caoutchouc Fluorocarboné, éq. Viton®), Perbunan®, VMQ (Silicone)…
Joints en conformité USP Class VI
Autres nuances de matériaux de construction sur demande
Equipement sur mesure : nous consulter

Certifications

Les joints élastomère sont conformes FDA CFR 21.177.2600 et règlement 1935/2004/CE. Servinox suit les préconisations des guides et standards internationaux de conception et de fabrication hygiénique, notamment EHEDG et 3-A. Accessoire de tuyauterie conforme au paragraphe 4.3 de la DESP 2014/68/UE.

Retrouvez des informations complémentaires sur le site de notre partenaire.
